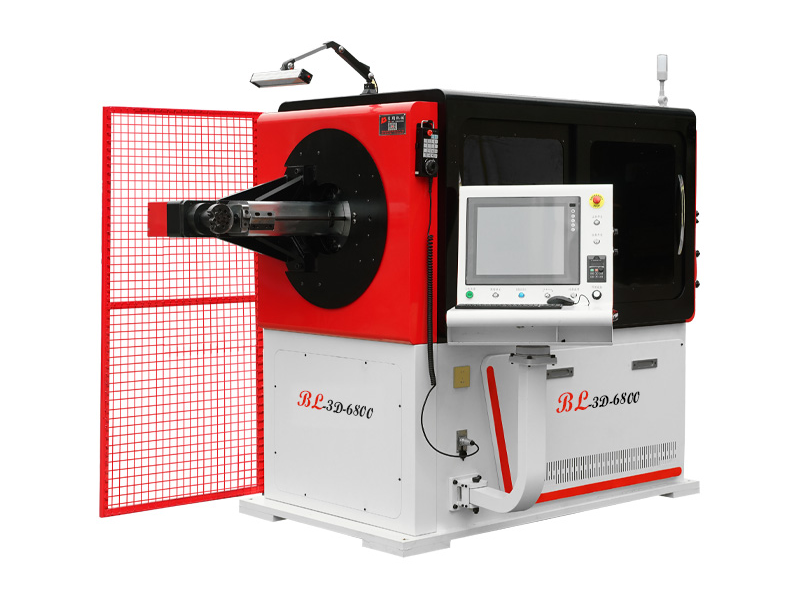

3D轉頭線材成型機BL-3D-6800

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

線徑范圍：硬料：Φ3.0～Φ6.0mm

軟料：Φ3.0～Φ8.0mm

產品特點：適用于生產汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材成型產品；轉頭與送線完全分離，真正可實現轉頭時不轉線，確保送線靈活而且穩定性高。

型號		BL-3D-6800
控制軸數		6軸
生產線徑		3.0-8.0mm
加工行程		520mm
總功率		12.2kw
送線電機功率		4.5KW
送線精度		300mm±0.1mm
切刀電機功率		1.0KW
轉臂電機功率		2.7KW
最大送線速度		90米/分鐘
升降電機功率		1.0KW
折角電機功率		2.0KW
機器重量		3000KG
折角精度		90°±0.2°
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		3200X1850X2100mm
自動送線架
	最大承重	1500kg
	圓盤直徑	Φ1600mm
	電機功率	2.2kw
	重量	800kg
	尺寸（長寬高）	210021001300mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）界面，易操作，定位準確，所有電機可同步或單獨運行。

3、設有精度檢測跟蹤裝制，如有不合格的產品能夠自動停機。

4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

5、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

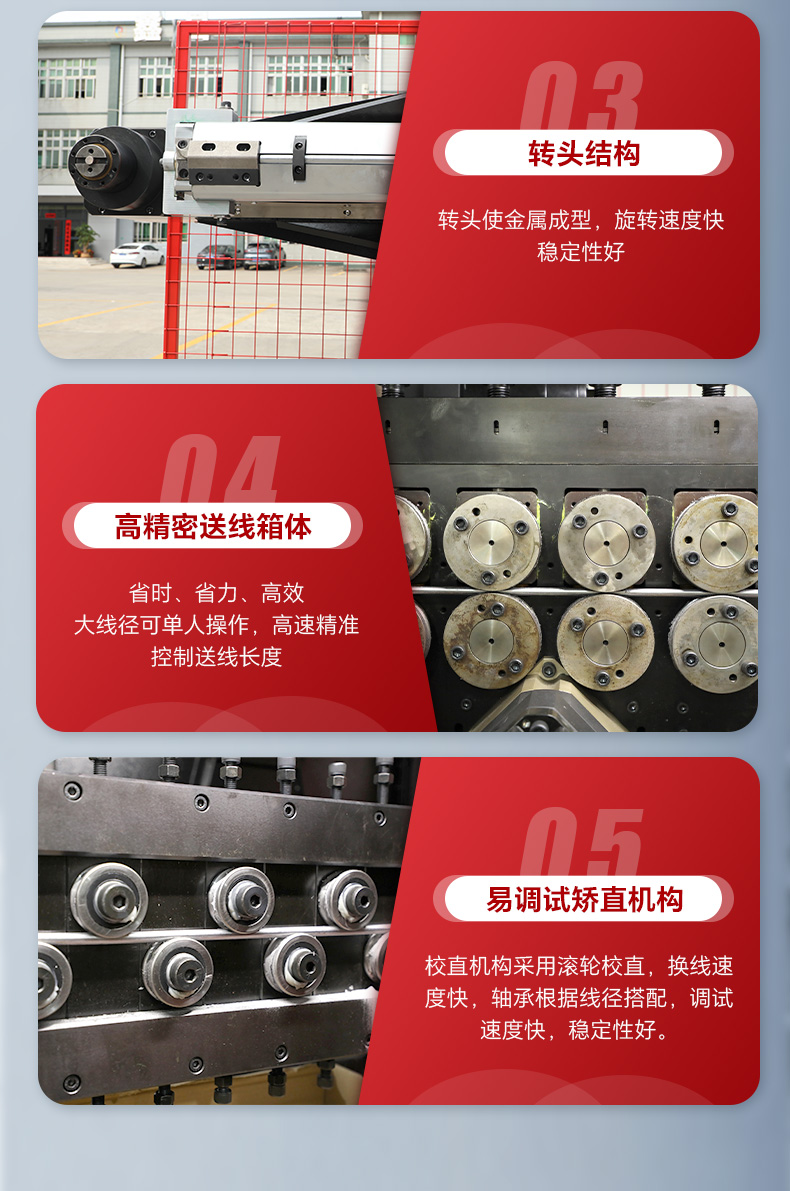

6、轉頭與送線完全分離，真正可實現轉頭時不轉線，確保送線靈活而且穩定性高。

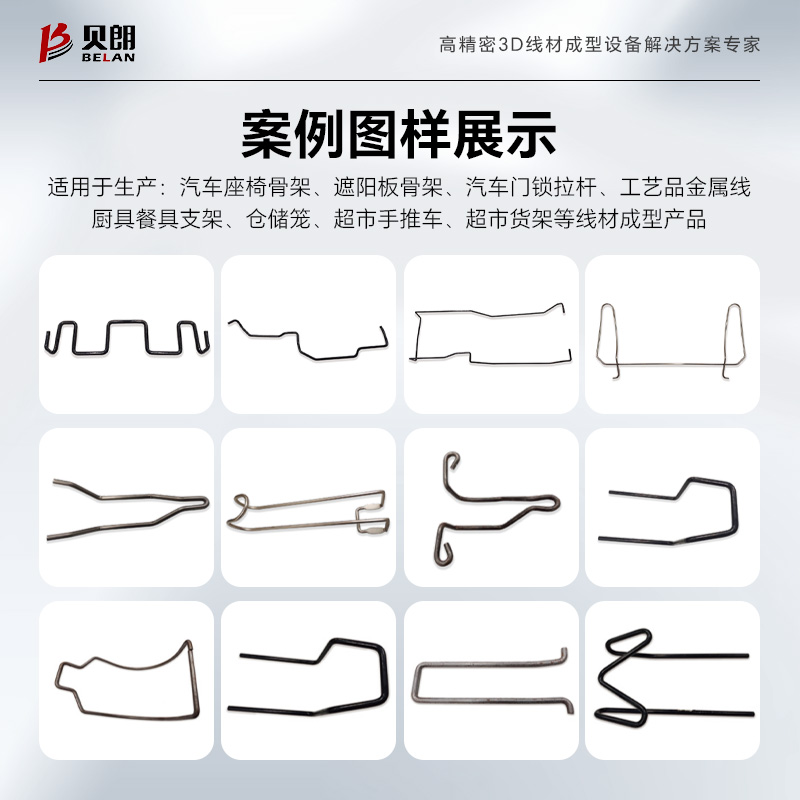

7、適用于生產：汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材

成型產品。

主要部件	品牌	產地

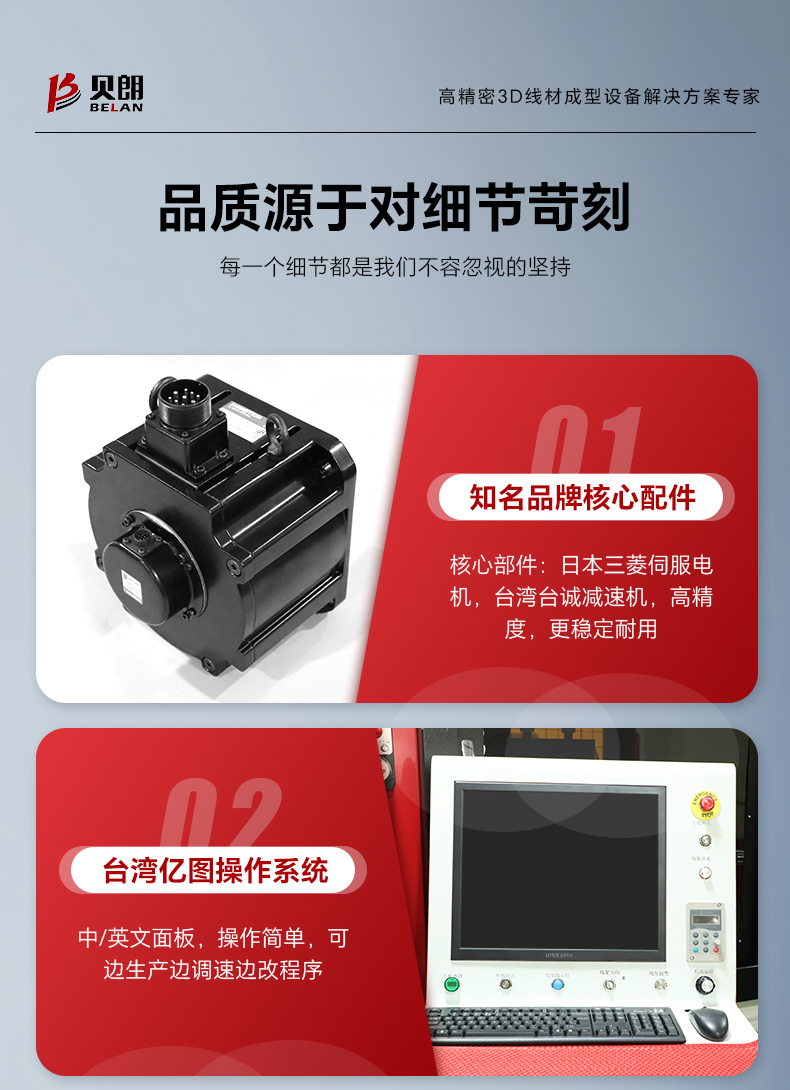

伺服電機	SANYO/安川	日本
直線滑軌	上銀	臺灣
轉臂減速機	臺城/三凱	臺灣/浙江
折角減速機	臺城/三凱	臺灣/浙江
升降減速機	紐卡特	德國
軸承	NSK/IKO	日本
直線滑軌	上銀	臺灣
電腦系統	拓普康/億圖	廣東/臺灣
機座材質	A3鋼料	廣東
變頻器	匯川	深圳
備注：
1.生產線程 3.0-8.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 3.0-8.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為2000mm
